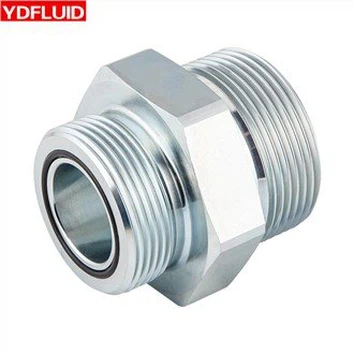

Raccords à joint torique en acier (ORFS)
Les raccords adaptateurs à joint torique utilisent un filetage droit et ont une rainure usinée sur la face du raccord mâle pour accepter un joint torique (en matériau Buna N ou Viton). Ce joint torique est comprimé contre la face plate du raccord femelle pour une connexion étanche.
Capacité à résister à des pressions élevées
Ces raccords ORFS ont fait leurs preuves dans la gestion de pressions hydrauliques élevées. Ceux-ci sont utilisés dans des endroits où une pression hydraulique allant jusqu'à 6 000 PSI doit être gérée en toute sécurité. Saluons le joint élastomère qui offre une étanchéité inégalée à l’ensemble de l’unité d’assemblage.
Facile à monter et à démonter
Tout raccord est considéré comme valable s’il facilite le montage et le démontage. La meilleure chose à propos de ces raccords à joint torique est qu'ils facilitent une installation facile. Grâce à un démontage et un remontage sans tracas, l'ensemble de l'unité peut facilement être remplacé en cas de besoin. Le brasage à l'argent soutient la connexion et donc, une fois démonté, une couche de brasage à l'argent rendrait la surface telle qu'elle est censée être.
Multi-usage dans différents domaines
Qu'il s'agisse d'une usine chimique, d'une construction tout-terrain ou d'un équipement agricole, de têtes de puits dans le secteur du gaz et du pétrole, d'éoliennes ou de systèmes auxiliaires de contrôle du carburant liquide, les raccords à joint torique trouvent leur utilisation. Des entreprises comme Dawsontech ont extrêmement bien réussi à fournir des équipements qui fournissent non seulement une surface étanche, mais qui surveillent également le débit dans plusieurs industries pneumatiques.
Paramètres de fonctionnement
Les raccords ORFS s’adaptent assez facilement aux situations. Autrement dit, le produit peut être utilisé dans un large éventail d'endroits où les facteurs affectant sont divers. Tout comme il peut résister à une pression allant jusqu'à 6 000 PSI, il peut résister à une température allant jusqu'à 210 ⁰C. C'est ce qui rend l'ensemble du raccord adapté à une utilisation dans un système de distribution de gaz.
Tolérance zéro et maintenance facile
Pour le bon fonctionnement de toute unité, il est nécessaire d’assurer un entretien régulier. Faciles à assembler et à démonter, ces raccords à joint torique garantissent un entretien facile. Il offre également une installation facile grâce à la tolérance zéro au montage. L'unité n'a pas besoin d'être pliée ou coupée lors de l'installation.
Types de raccords ORFS
01
Raccords ORFS droits
Filetage droit avec point de connexion ORFS mâle vers filetage mâle NPT, G ou métrique
02
Raccord coudé ORFS
Raccord à vis coudé, un raccord femelle ORFS et un autre raccord mâle ORFS coudé
03
Raccord en T ORFS
Connexion filetée en T avec un port de connexion femelle ORFS et deux ports de connexion mâles ORFS
04
Connecteur ORFS croisé
Quatre ports de connexion ORFS mâles transversaux pour distribuer ou combiner des médias
Application du raccord ORFS
Les raccords ORFS sont des raccords hydrauliques utilisés dans les opérations à haute pression. Ces raccords sont utilisés pour connecter des tuyaux ou des tuyaux dans les systèmes hydrauliques. Ils sont le plus souvent utilisés dans l’hydraulique mobile et industrielle pour fournir des connexions étanches avec une résistance élevée aux vibrations et à la pression. Voici quelques applications des raccords ORFS :
Systèmes hydrauliques industriels
Les raccords ORFS sont utilisés dans les groupes hydrauliques, les machines-outils et les équipements d'automatisation. Ces raccords fournissent des joints haute pression et des connexions étanches, qui sont des facteurs critiques dans les machines hydrauliques industrielles.
Systèmes hydrauliques mobiles
Les raccords ORFS sont utilisés dans les véhicules tels que les tracteurs, les engins de construction et les équipements de manutention. Ils sont utilisés pour connecter des flexibles et des tuyaux hydrauliques qui font fonctionner des composants à commande hydraulique tels que des cylindres, des moteurs et des vannes.
Applications de transfert de fluides
Les raccords ORFS sont utilisés pour diverses applications de transfert de fluides telles que le transfert de carburant, les conduites de climatisation et les systèmes de réfrigération. Ils fournissent des connexions étanches pour garantir des opérations sûres et fiables.
Applications agricoles
Les raccords ORFS sont largement utilisés dans les machines agricoles pour connecter des flexibles et des tuyaux hydrauliques. Ces raccords fournissent des connexions fiables capables de résister à des conditions de fonctionnement difficiles.
Comment maintenir l'ajustement ORFS
Inspecter régulièrement les raccords
Il est essentiel de garder un œil sur les raccords et de les vérifier régulièrement pour déceler tout dommage ou usure. Effectuer des inspections régulières peut aider à détecter tout dommage tel que des fissures, des déformations ou des rayures.
Gardez-les propres
Des raccords propres fonctionneront plus efficacement et aideront à prévenir tout dommage ou usure. Assurez-vous que les raccords sont exempts de saleté, de débris et d'humidité.
Lubrification
Appliquez une petite quantité de lubrifiant sur les filetages du raccord et le joint torique pour maintenir une étanchéité efficace et empêcher le filetage de se gripper.
Serrer les raccords au couple recommandé
Un serrage excessif peut endommager les raccords et un serrage insuffisant peut entraîner des fuites.
Évitez les raccords incompatibles
Assurez-vous que les connecteurs sont compatibles avec les flexibles et tubes hydrauliques.
Installation correcte
Suivez les instructions du fabricant et assurez-vous que toutes les étapes sont scrupuleusement suivies pour éviter d'endommager les raccords.
Rangez-les correctement
Conservez les raccords dans un endroit frais et sec pour éviter la rouille et la corrosion.
Remplacer les raccords usés
Si les raccords sont endommagés ou usés, remplacez-les immédiatement pour éviter tout dysfonctionnement et une éventuelle panne du système.
Instructions d'assemblage des raccords à joint torique
Un assemblage correct des raccords est essentiel dans toutes les situations, mais souvent sur le terrain, des raccourcis sont pris qui peuvent nuire aux performances du système. Il est important de suivre les étapes suivantes :
Inspectez le raccord pour déceler toute contamination ou tout dommage pouvant survenir lors du transport ou du stockage. Vérifiez que le joint torique est correctement installé dans la rainure sur la face du raccord.
À l'aide du liquide hydraulique du système ou d'un lubrifiant léger, lubrifiez les filetages et le joint torique.
Placez la bride du joint facial contre le joint torique et serrez à la main l'écrou à bride.
Utilisez la valeur de couple appropriée pour serrer l'écrou à bride.
La procédure ci-dessus est connue sous le nom de « serrage humide », qui utilise le fluide hydraulique du système pour lubrifier le joint torique et les filetages du raccord avant l'installation. Il est important de noter que le coefficient de frottement peut varier considérablement entre les assemblages en raison des différences de placage, de matériau (acier inoxydable par rapport à l'acier au carbone) et d'épaisseur, ainsi que de la qualité du filetage entre les différents composants. La lubrification avant l'installation nécessite moins de couple sur les filetages, ce qui produit un coefficient de friction plus constant, augmentant finalement la force de serrage sur la zone d'étanchéité. Un serrage excessif du raccord entraînera la déformation et le fléchissement des filetages, ce qui leur fera perdre une force de serrage adéquate ou une charge sur la zone d'appui. Des conditions sévères et un fonctionnement excessif du système peuvent entraîner un rendement supplémentaire, entraînant des points de fuite indésirables. Si le raccord n'est pas serré en milieu humide, cela compromettra l'efficacité et la durée de vie du système.
Les subtilités de la conception ORFS
La conception du joint torique (ORFS) représente le summum de la précision technique, méticuleusement conçue pour garantir des connexions fiables et sans fuite dans les systèmes hydrauliques. Approfondissons les aspects techniques qui distinguent cette conception.
Formulaire de discussion :Les raccords ORFS utilisent des filetages UN/UNF (Unified National), qui sont des filetages droits standard. Cette forme assure une répartition uniforme des contraintes et garantit que le joint torique ne soit pas pincé ou tordu lors de la connexion.
Emplacement du joint torique :Le joint torique des raccords ORFS est situé dans une rainure sur la face du raccord. Une fois serrée, cette face avec le joint torique s'accouple contre une surface plane de la pièce correspondante. Ce contact métal sur métal avec un joint torique crée une barrière presque imperméable aux fuites.
Siège de nez :La conception ORFS comprend un siège nasal, qui sert de mécanisme d'étanchéité principal avant que le joint torique ne s'enclenche. Il aide à assurer l’alignement initial et à guider les composants du raccord pendant le processus de connexion.
Compression du joint :Lors du serrage du raccord, le joint torique subit une compression contrôlée entre les deux surfaces planes. Cette action fournit une force d’étanchéité optimale et constante à travers la connexion, empêchant tout contournement potentiel de fluide.
Sélection des matériaux :Les matériaux utilisés pour les raccords ORFS comprennent généralement l'acier au carbone, l'acier inoxydable et parfois le laiton. Ces matériaux sont choisis pour leur solidité, leur durabilité et leur résistance à la corrosion. Les joints toriques eux-mêmes sont généralement constitués de matériaux tels que le NBR (Nitrile), le FKM (Viton) et l'EPDM, chacun sélectionné en fonction des besoins spécifiques de l'application.
Anneaux de secours :Dans certaines applications haute pression, les raccords ORFS peuvent être équipés d'anneaux d'appui. Ces anneaux empêchent le joint torique de sortir de sa rainure sous des pressions élevées, prolongeant ainsi la durée de vie du joint.
Élimination des chemins de fuite en spirale :La surface d'étanchéité lisse et plate élimine tout chemin de fuite en spirale qui pourrait être présent dans les raccords à filetage conique. Cette caractéristique de conception réduit considérablement le risque de fuite.
En résumé, la conception ORFS capitalise sur une ingénierie de précision pour offrir un raccord à la fois robuste et résistant aux fuites, particulièrement adapté aux applications hydrauliques haute pression.
Les critères de sélection
Tenez compte des critères suivants avant de sélectionner les types de raccords hydrauliques appropriés pour votre application :
Taille:Les diamètres interne et externe des raccords sont deux tailles importantes à prendre en compte. Ces diamètres de raccord doivent être compatibles avec le diamètre du tuyau. Des raccords trop ou sous-dimensionnés peuvent provoquer des fuites ou une défaillance de la connexion.
Matériel:Le matériau du raccord hydraulique doit être compatible avec le fluide hydraulique et avec l'environnement d'exploitation. Les matériaux de raccords les plus couramment utilisés sont le laiton, l’aluminium, l’acier ou l’acier inoxydable. Les joints toriques en NBR (Nitrile) sont les matériaux d'étanchéité les plus utilisés.
Température:Les raccords hydrauliques doivent être adaptés à votre plage de température.
Pression:Les raccords hydrauliques doivent être adaptés à votre plage de pression, y compris les pics de pression. Un fonctionnement au-delà de cette plage peut endommager les raccords.
Application:Le type d'application détermine également le type de raccord à utiliser. Les raccords en T ou en croix sont utilisés pour les applications de mélange ou de distribution.
Assemblée:Si le système hydraulique nécessite des connexions et déconnexions fréquentes du tuyau ou du tube, les raccords hydrauliques à connexion rapide peuvent être utilisés. De même, des raccords à compression hydrauliques peuvent être utilisés pour supprimer le besoin de soudage ou de brasage du raccord. Il utilise un écrou de compression pour serrer contre la virole, créant un joint très étanche. Il peut être utilisé dans des zones à températures élevées, car les joints soudés peuvent fuir dans de tels environnements.
Quelle est la différence entre les raccords ORFS et ORB
Les types de raccords à étanchéité faciale et à bossage utilisent un joint torique encapsulé afin de créer un joint. la différence est que les raccords à joint facial ont le joint torique situé dans la zone rainurée à l'extrémité du filetage mâle, tandis que les raccords à joint à bossage ont le joint torique situé à la base du filetage mâle. Le raccord femelle Face Seal correspondant possède une surface d'étanchéité plate qui engage le joint torique dans le raccord mâle et le comprime lorsque les raccords sont filetés ensemble et crée un joint. Les raccords femelles Boss Seal, quant à eux, ont un « bossage » rainuré avant le premier filetage qui agit pour encapsuler le joint torique sur le filetage mâle, créant ainsi un joint.
Comment fonctionne le montage ORFS
Les raccords ORFS (O-ring face seal) fonctionnent en utilisant un mécanisme d'assise dans lequel un joint torique est comprimé entre des surfaces métalliques plates pour créer un joint. Le raccord a une extrémité mâle avec un filetage conique et une extrémité femelle avec un filetage droit. L'extrémité mâle est insérée dans l'extrémité femelle et les filetages sont serrés jusqu'à ce que les deux surfaces métalliques se rejoignent. Cela provoque la compression du joint torique, créant un joint étanche qui empêche les fuites. Les raccords ORFS sont couramment utilisés dans les systèmes hydrauliques, car ils sont très fiables et efficaces.
Quels sont les problèmes courants pouvant survenir avec les raccords ORFS et comment peuvent-ils être résolus
Les problèmes courants pouvant survenir avec les raccords ORFS comprennent :
Fuite:Cela peut se produire en raison d'un couple insuffisant appliqué lors de l'installation. Pour résoudre ce problème, le raccord doit être correctement serré au couple recommandé.
Endommagement de la surface d'étanchéité :Cela peut être dû à une mauvaise manipulation ou à une contamination de la surface d'étanchéité. Pour résoudre ce problème, inspectez et nettoyez la surface d’étanchéité avant l’installation.
Mauvais alignement :Cela peut se produire lors de l'installation, provoquant un mauvais alignement du raccord avec le composant d'accouplement. Pour résoudre ce problème, assurez-vous d’un bon alignement lors de l’installation.
Un serrage excessif :Cela peut se produire en raison d'un couple excessif appliqué lors de l'installation, endommageant le raccord. Pour résoudre ce problème, suivez les valeurs de couple recommandées lors de l'installation.
Mauvaise application :Cela peut être dû à l'utilisation d'une taille ou d'un type de raccord inapproprié pour l'application. Pour résoudre ce problème, assurez-vous que le raccord approprié est sélectionné pour l'application.
Corrosion :Cela peut se produire en raison d’une exposition à des fluides ou à des environnements corrosifs. Pour résoudre ce problème, sélectionnez le matériau approprié pour le raccord en fonction de l'application.
